低压动力柜GDH

l 概述

GDH系列动力配电柜适合于工业与民用建筑中作为频率为50Hz，电压为500V及以下，三相四线电力系统的动力配电和照明配电用。

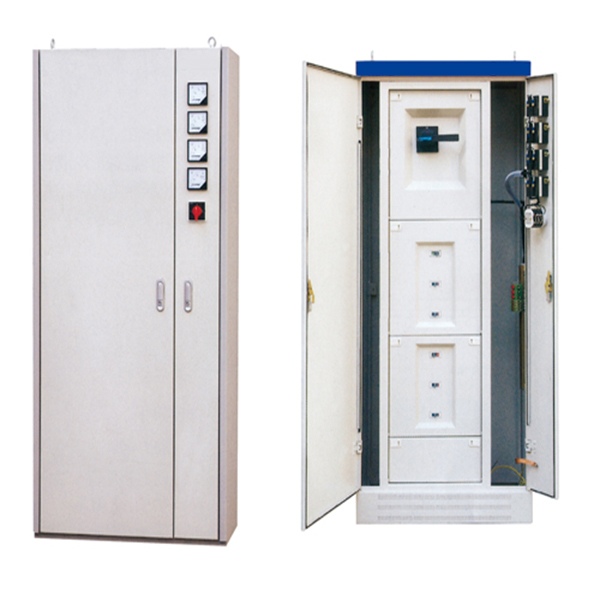

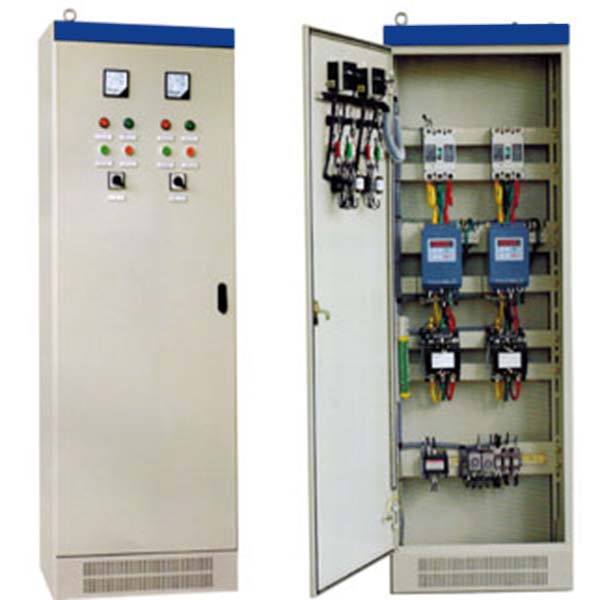

本产品系户内封闭配电箱。箱体结构用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作元件、控制元件、信号元件等。配电箱靠墙安装，进出线电缆由底部引入。用户有特殊要求，亦可在箱顶盖板上冲进线敲落孔或加装母线室。

l 结构特点

1、GDH型低压动力配电柜，系采用GGD型8MF型材组合而成，柜体零件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实行预生产，既缩短制造周期，也提高工作效率。

2、构架采用可卸活动铰链，安装、拆卸方便，门的折边处均嵌有一根小型橡塑条，关门时与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了防护等级。

3、装电器元件的仪表门用多股软线与框架相连，柜内的安装件与框架用滚花垫圈连接，整柜构成完整的接地保护系统。
