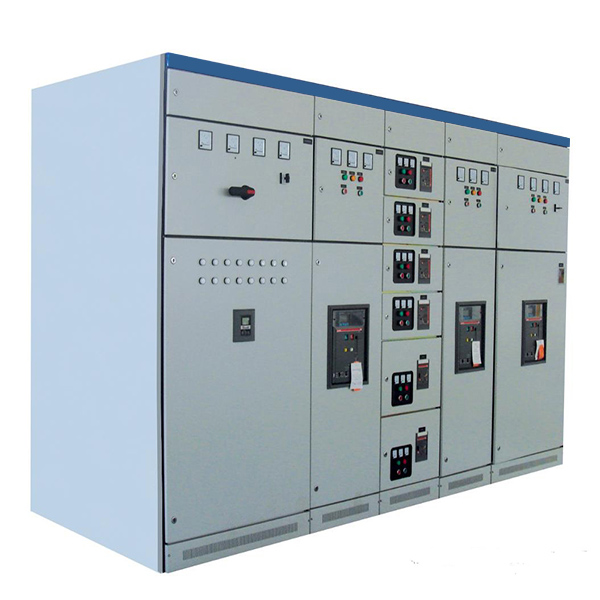

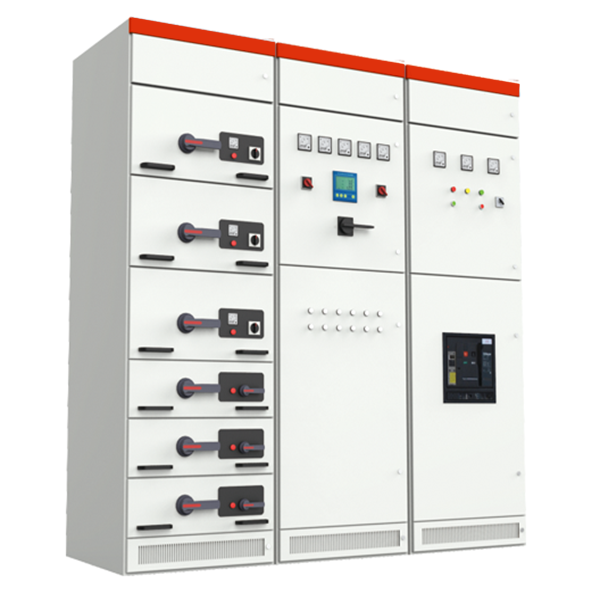

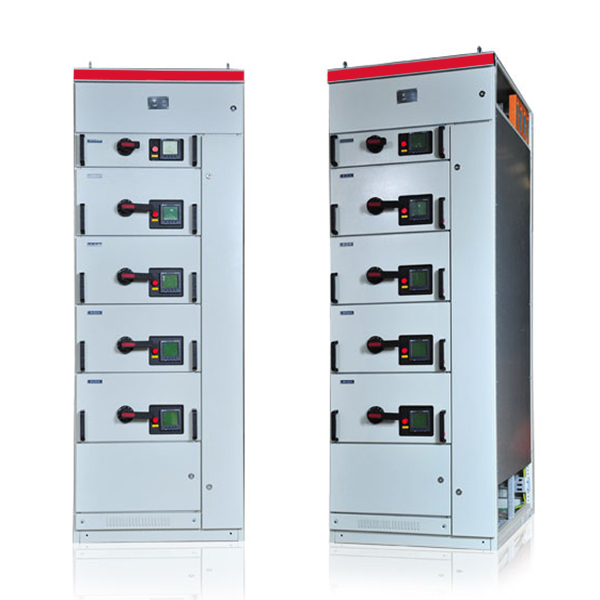

MNS低压抽出开关柜

l 主要介绍

本系列低压抽出式开关柜是一种用标准模件由工厂组装（FBA)的组合式柜型，其技术已达到国际先进水平。

本系列低压抽出式开关柜适用于发电厂，变电站，石油化工，治金轧钢，交通能源，轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50~60hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换，分配及控制之用。本装置符合GB72511《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准，并符合IEC439-1，VDE0660第五部分等国际专业标准。



l 使用条件

(1)周围空气温度不高于+40℃，不低于-5℃,并且24小时内其平均温度不高于+35℃。

(2)大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%,但应考虑到温度变化，有可能会偶然地产生适度的凝露。

(3)海拔高度不超过2000m。

(4)本装置适应於以下温度的运输和储存过程：-25℃-+55℃的范围之间，在短时间内可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

(5)如果上述使用条件不能满足时，应由用户和制造厂协商解决。



l 结构特点

n MNS组合式低压开关柜系统，在世界市场上经过多年使用，证实了它的价值。整个系统充分考虑了将来的发展空间，可避免因为技术发展而被淘汰的风险。

n MNS系统采用的柜架结构具有高度灵活性，结构一旦组装完毕就不再需要维修。柜体内可安装不同的标准元件，以满足各种使用要求。由于整个系统包括电气结构采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。

n MNS系统与传统产品相比，具有更多的优越性：

n 结构紧凑，节省柜体的体积；

n 柜体能背靠背排列；

n 配电回路布置经济；

n 全部选用标准元件，方便工程设计人员设计；

n 全系列标准化；

n 柜体可按工作和环境的不同要求设计出相应的防护等级；

n  在一个柜体中可自由安装不同型式的功能组件，如：固定式组件和抽出式    组件；

n 设备更新改进方便；

n 设备运行连续性和可靠性高；

n 操作人员人身安全有保障。









u 框架



MNS系统框架的基本零件为带有25mm间隔模数孔的C型骨架。MNS系统的标准模数E==25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如：前操作式和背靠背式单台或多台组合的开关柜。

u  外壳

   MNS系统按不同的使用要求，可设计出不同防护等级的外壳。后操作和联屏柜可选用正面防护等级为IP30的外壳，全封闭外壳防护等级为IP40-IP54（抽出式开关柜均为全封闭结构）。

铰链框架可作安装电子器件和仪表板使用，也可作装置框架用。铰链框架的安装位置上可加带/不带观察孔的盖板。柜底部可提供底板，加装法兰板后可安装电缆槽。门板和外壳可装配单个/多个通风口，顶板可为全通风型（适合于IP40和IP41）。



u 柜架结构

    MNS系统的柜架结构可分为装置小室、母线小室和电缆小室，其尺寸（高X宽X深）为2200mmX400/600/800/1000/1200X600/800/1000mm。空气断路器为2000A以下的开关柜柜宽可为400mm。运输单元最长为3000mm。

进、出线柜、母联柜均可安装有一个开关，这个开关可以是固定式隔离开关，也可以是固定式或抽出式塑壳断路器，或者是空气断路器。



u 柜内小室分隔

  按不同要求，柜架结构可分为下列小室：装置小室、母线小室、电缆小室。

   装置小室中功能单元组件，母线小室中为母线和配电母线，电缆小室中为进出线电缆（上、下进出线均可）、功能单元组件之间的连接以及附件，如电缆夹、电缆连接件、并联线、走线槽等。

功能单元之间及柜内小室之间均可作为分隔，内部分隔可将电弧破坏性降低到最小程度。



u 主母线

  主母线布置在开关柜的后部或顶部。

6、配电母线

配电母线用于功能单元组件和母线之间的连接，垂直分布在母线小室内。一个开关柜中最多能安装两个3相或4相配电母线，可以全高度、半高度或中间分开呈两段布置。配电母线每相为单根直角型铜排，母线材料为铜。



u 保护线和中性线连接排

 MNS系统可布置成TN-C或TN-S的母线系统。除主母线和配电母线外，4线制系统还包括保护中性线（PEN），5线制系统则加上保护接地线及中性线（PE+N）。

系统连接用的保护/中性线连接排水平安装在装置小室、电缆小室的下方，并用绝缘端子作固定，排的长度按运输单元分隔。供本柜连接用的保护/中性线连接排垂直安装在电缆小室内，用绝缘端子固定，长度与柜高度相同。

PE+N、PEN排及连接排上均开有模数孔，用于电缆的连接。



u 走线槽、电缆安装件

控制线走线槽安装在柜的上方，用于布置柜内电气装置的二次回路电缆走线及柜与柜之间的连接线。走线槽按柜的宽度截取。柜前方可装有导轨，用于元件的安装，如控制电源断路器等。柜体上方的控制线走线槽及下方的PEN母排均有组件门或面板作保护，面板的下部带有通风孔。



u 直接连接到主母排的开关装置

MNS系统中安装3150A以下隔离开关，1250A以下塑壳断路器和5000A及以下空气断路器均作为标准型开关柜。抽出式结构设有固定安装带分离触头的框架。

XJDW1断路器可提供的附件：电子脱扣器、分励、欠电压、合闸线圈、储能电动机、辅助触点等。

MNS系统的机械附件包括有计量仪表和抗冲击防护盖。电流计量和电压测量等电气仪表都安装在仪表门以方便操作，电源保护和电流互感器等电气元件都安装在装置小室及母线小室以方便检查。1000A及以上隔离开关、630A及以上塑壳断路器和空气断路器可直接与母排相连接。母排或电缆（至12根并联电缆）可用作进/出线的接线。在装置小室内进线可上/下连接。



l 分区设计

动力配电中心(PC)
PC柜内划分成四个隔室；
水平母线隔室：在柜的后部；
功能单元隔室：在柜前上部或柜前左边；
电缆隔室：在柜前下部或柜前右边；
控制回路隔室：左柜前上部。

l 分隔措施

水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。
控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。
左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。
主电路与辅助电路之间设计成分隔结构，仪表、信号灯和按钮等组成的辅助电路单元、均安装于塑料仪表板上。
